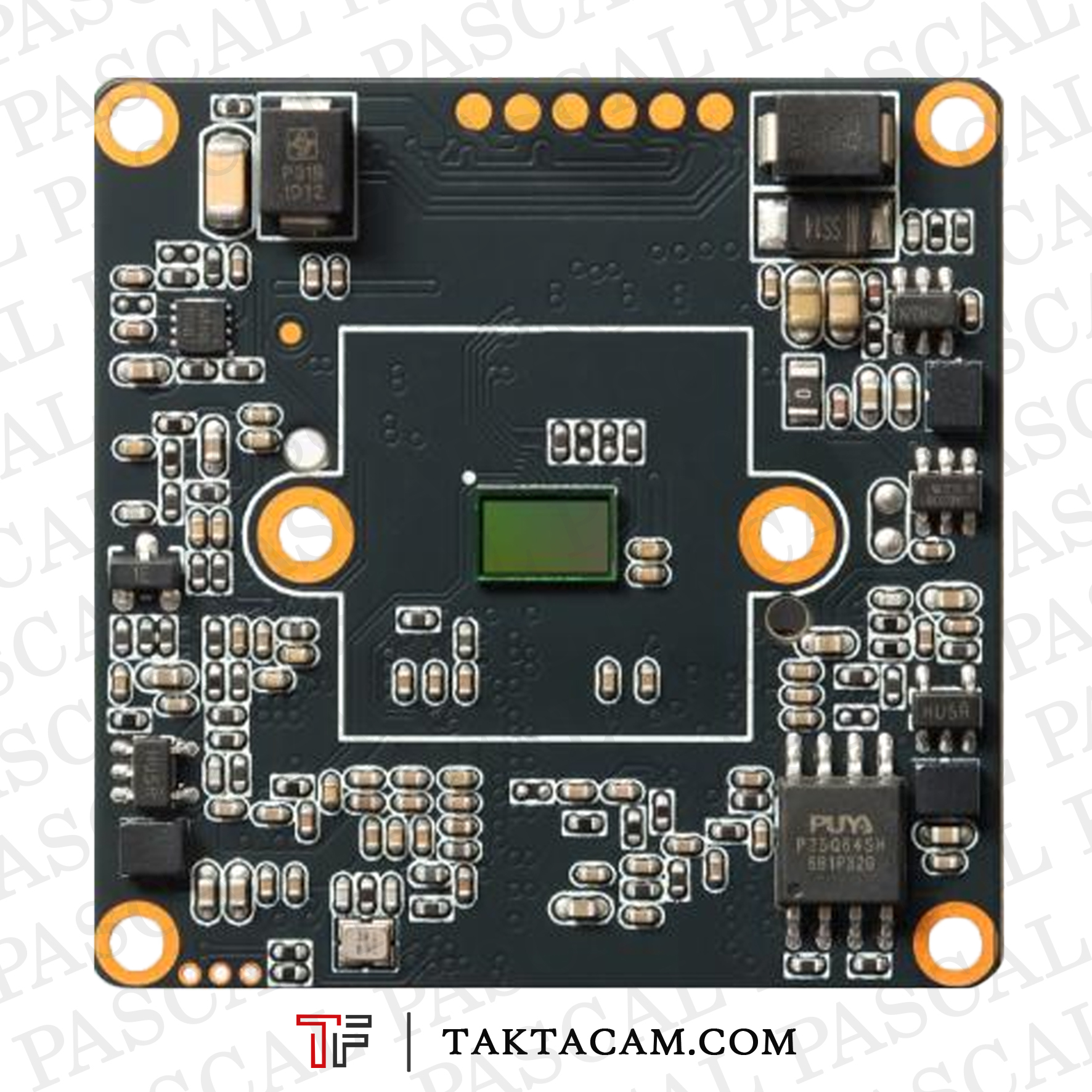

برد IP H83 HISILICON 8MP HS

توضیحات

اگر به دنبال یک راهکار اقتصادی برای ساخت و توسعه دوربین تحت شبکه هستید، برد IP H83 HISILICON 8MP HS می‌تواند گزینه‌ای قابل بررسی باشد. این برد H83 با بهره‌گیری از سنسور 8 مگاپیکسلی و DSP جدید 4K، امکان دریافت تصویر با رزولوشن بالا را در اختیار طراحان و مونتاژکاران دوربین مداربسته قرار می‌دهد. ساختار کوچک و استاندارد این ماژول با ابعاد 38×38 میلی‌متر نیز باعث شده است که در پروژه‌هایی که فضای داخلی کیس اهمیت دارد، انتخاب یک برد کم‌حجم مورد توجه قرار گیرد.

برد IP H83 HISILICON 8MP HS

برد H83 HISILICON علاوه بر کیفیت تصویر 8MP، از قابلیت‌های کاربردی مانند کدگذاری H.265 و H.264، استریم دوگانه (Dual Stream) و پروتکل ONVIF پشتیبانی می‌کند. این مجموعه قابلیت‌ها، برد 8MP HI را برای طراحی دوربین‌های تحت شبکه و پروژه‌هایی که نیاز به انتقال و مدیریت تصویر روی بستر شبکه دارند، کاربردی‌تر می‌کند. همچنین پشتیبانی از IR LED، White LED و Warm LED به سازنده امکان می‌دهد ساختار نورپردازی دوربین را متناسب با نوع پروژه انتخاب کند.

یکی از نکات قابل توجه در برد 8مگ اقتصادی H83، عملکرد آن در شرایط نوری ضعیف است. طبق دیتاشیت، این ماژول در حالت رنگی حساسیت 0.1Lux@F1.2 و در حالت سیاه‌وسفید 0.01Lux@F1.2 دارد. در کنار آن، پشتیبانی از رزولوشن حداکثر 3840×2160 با نرخ 1 تا 30 فریم بر ثانیه، امکان استفاده از ظرفیت 8 مگاپیکسلی برد را برای کاربردهای تصویری با جزئیات بالا فراهم می‌کند.

از نظر امکانات جانبی نیز برد h83 تنها به پردازش و انتقال تصویر محدود نمی‌شود؛ این ماژول دارای ورودی میکروفون، خروجی اسپیکر، ورودی و خروجی آلارم، پورت Reset و I/Oهای کنترلی است و از سیستم‌عامل‌های iOS و Android نیز پشتیبانی می‌کند. ابعاد 38×38×10 میلی‌متری، وزن تنها 15 گرم و مصرف 1.5 وات، از دیگر مشخصاتی هستند که هنگام طراحی و مونتاژ یک دوربین IP می‌توان به آن‌ها توجه کرد.

برد H83 HI چیست و چه کاربردی دارد؟

برد H83 یک ماژول دوربین تحت شبکه 8 مگاپیکسلی است که برای طراحی و توسعه دوربین‌های IP مورد استفاده قرار می‌گیرد. این برد با بهره‌گیری از سنسور 1/3 اینچی 8MP CMOS و پردازنده New ISP 4K DSP، امکان پردازش و ارائه تصویر با حداکثر رزولوشن 3840×2160 را فراهم می‌کند. ابعاد 38×38 میلی‌متر نیز یکی از ویژگی‌های مهم این ماژول است که آن را برای طراحی دوربین‌هایی با فضای داخلی محدود مناسب‌تر می‌کند.

معرفی ساختار و معماری برد IP H83

ساختار برد H83 HISILICON 8MP بر پایه یک سنسور 8 مگاپیکسلی و DSP جدید 4K طراحی شده است. این ترکیب، بخش اصلی پردازش تصویر را تشکیل می‌دهد و به برد اجازه می‌دهد ویدئو را با رزولوشن‌های مختلف و نرخ 1 تا 30 فریم بر ثانیه پردازش کند;رزولوشن اصلی این برد تا 3840×2160 پیکسل می‌رسد و در کنار آن، رزولوشن‌های متنوعی برای Main Stream در نظر گرفته شده است.

از طرف دیگر، H83 صرفاً یک برد تصویری نیست و مجموعه‌ای از درگاه‌ها و قابلیت‌های جانبی را نیز در اختیار سازنده قرار می‌دهد. این ماژول دارای 1 کانال ورودی میکروفون، خروجی اسپیکر، ورودی و خروجی آلارم، Reset و رابط‌های کنترلی است. همچنین امکان استفاده از لنز موتورایز زوم با قابلیت فوکوس خودکار به‌صورت اختیاری در دیتاشیت محصول ذکر شده است.

برد H83 برای چه پروژه‌هایی مناسب است؟

با توجه به مشخصات فنی، برد IP H83 8MP می‌تواند برای پروژه‌هایی مورد توجه قرار گیرد که در آن‌ها ترکیبی از رزولوشن بالا، ابعاد کوچک، قابلیت شبکه و انعطاف‌پذیری در طراحی دوربین اهمیت دارد. پشتیبانی از پروتکل ONVIF نیز امکان استفاده از برد را در ساختارهای مختلف نظارت تصویری تحت شبکه فراهم می‌کند.

ابعاد 38×38×10 میلی‌متر و وزن تنها 15 گرم، یکی دیگر از نقاط قابل توجه H83 است. چنین ابعادی می‌تواند در زمان انتخاب کیس و طراحی فضای داخلی دوربین اهمیت داشته باشد؛ به‌خصوص زمانی که سازنده قصد دارد یک دوربین IP با ابعاد جمع‌وجور طراحی کند.

از نظر نورپردازی نیز برد 8MP HI قابلیت پشتیبانی از IR LED، White LED و Warm LED را دارد و در دیتاشیت به پشتیبانی از Dual LED نیز اشاره شده است. بنابراین نوع سیستم روشنایی را می‌توان متناسب با ساختار و هدف طراحی دوربین انتخاب کرد.

مشخصات فنی برد H83 HISILICON 8MP HS

برای انتخاب یک برد دوربین مداربسته IP، صرفاً دانستن رزولوشن کافی نیست؛ سنسور تصویر، پردازنده، قابلیت‌های فشرده‌سازی، استریم، ورودی و خروجی‌ها، پروتکل شبکه، ابعاد و شرایط کاری همگی در عملکرد نهایی برد تأثیرگذار هستند. برد IP H83 HISILICON 8MP HS از نظر مشخصات فنی، یک ماژول 8 مگاپیکسلی با ساختار کم‌حجم است که مجموعه‌ای از قابلیت‌های تصویری، شبکه‌ای و جانبی را در اختیار سازنده یا مونتاژکار دوربین قرار می‌دهد. مشخصات زیر بر اساس دیتاشیت همین مدل تنظیم شده‌اند تا اطلاعات این صفحه به‌عنوان یک مرجع دقیق برای بررسی محصول قابل استفاده باشد.

جدول مشخصات فنی برد H83

تمام این پارامترها از اطلاعات فنی ارائه‌شده برای مدل H83 استخراج شده‌اند.

سنسور 8 مگاپیکسلی و پردازنده تصویر 4K

یکی از مهم‌ترین بخش‌های برد H83 8MP، ترکیب سنسور 1/3 اینچی 8MP CMOS با New ISP 4K DSP است. این ساختار امکان تولید تصویر با رزولوشن حداکثر 3840×2160 پیکسل را فراهم می‌کند و به همین دلیل H83 در رده بردهای IP با قابلیت تصویربرداری 8 مگاپیکسلی قرار می‌گیرد.

پشتیبانی از رزولوشن‌های مختلف نیز باعث می‌شود استفاده از برد محدود به بالاترین رزولوشن نباشد. در Main Stream گزینه‌هایی مانند 2880×1616، 2560×1440، 2304×1296، 1920×1080 و 1280×720 نیز در نظر گرفته شده و نرخ فریم آن‌ها تا 30fps اعلام شده است. Sub-stream نیز رزولوشن‌هایی مانند D1، 800×448، 640×480 و 640×360 را پشتیبانی می‌کند.

عملکرد برد H83 در شرایط نور کم

یکی از ویژگی‌های قابل توجه این برد 8 مگ اقتصادی، مشخصات آن در زمینه حساسیت نوری است. طبق دیتاشیت، حداقل روشنایی اعلام‌شده برای تصویر رنگی 0.1Lux@F1.2 و برای حالت سیاه‌وسفید 0.01Lux@F1.2 است. همچنین مقدار S/N برابر یا بیشتر از 50dB با AGC خاموش اعلام شده و DWDR نیز بیشتر از 80dB ذکر شده است.

این مشخصات زمانی اهمیت بیشتری پیدا می‌کنند که برد قرار است در دوربینی استفاده شود که بخشی از عملکرد آن در محیط‌های کم‌نور انجام می‌شود. البته عملکرد نهایی دوربین فقط به برد وابسته نیست و عواملی مانند سنسور، لنز، نور محیط، تنظیمات تصویر و سیستم روشنایی دوربین نیز در نتیجه نهایی مؤثر هستند.

پشتیبانی از H.265 و H.264

برد H83 HISILICON از دو فرمت فشرده‌سازی H.265 و H.264 پشتیبانی می‌کند. این قابلیت به سازنده اجازه می‌دهد بسته به ساختار سیستم، تجهیزات دریافت‌کننده و نیاز پروژه، از فرمت مناسب برای انتقال ویدئو استفاده کند.

از طرف دیگر، وجود Dual Stream باعث می‌شود برد بتواند جریان اصلی تصویر و جریان فرعی را در رزولوشن‌های متفاوت ارائه کند. این ویژگی در کاربردهایی مانند مشاهده تصویر با کیفیت بالا و استفاده هم‌زمان از یک Stream سبک‌تر برای نمایش یا انتقال داده می‌تواند کاربردی باشد. دیتاشیت برای Main Stream حداکثر 8MP و برای Sub-stream رزولوشن‌هایی تا D1 را مشخص کرده است.

امکانات صوتی و ورودی و خروجی برد H83

H83 از نظر رابط‌های جانبی نیز امکانات قابل توجهی دارد. این ماژول به یک کانال ورودی میکروفون و خروجی اسپیکر با حداکثر توان 2 وات و امپدانس 4 اهم مجهز شده است. بنابراین در طراحی دوربین‌هایی که به قابلیت صوتی نیاز دارند، این بخش از مشخصات برد می‌تواند اهمیت داشته باشد.

در بخش I/O نیز امکاناتی مانند IR-CUT، یک کانال Reset، Alarm In و Alarm Out و پورت رزرو در نظر گرفته شده است. این رابط‌ها انعطاف بیشتری برای طراحی و اتصال اجزای جانبی در اختیار سازنده قرار می‌دهند.

ابعاد کوچک؛ یکی از نقاط قوت طراحی H83

ابعاد 38×38×10 میلی‌متر از ویژگی‌هایی است که در زمان طراحی یا مونتاژ دوربین باید مورد توجه قرار گیرد. وزن این ماژول نیز تنها 15 گرم اعلام شده است. بنابراین اگر فضای داخلی کیس یکی از محدودیت‌های پروژه باشد، ابعاد فیزیکی H83 می‌تواند در انتخاب آن مؤثر باشد.

از نظر انرژی نیز این برد 8MP HI با DC12V تغذیه می‌شود و مصرف آن 1.5 وات اعلام شده است. محدوده دمای کاری نیز از 20- تا 60+ درجه سانتی‌گراد و رطوبت کاری از 0 تا 90 درصد عنوان شده است.

پشتیبانی از ONVIF و سیستم‌های موبایل

یکی دیگر از پارامترهای مهم در یک برد IP، نحوه ارتباط آن با سایر تجهیزات شبکه است. برد H83 از پروتکل ONVIF پشتیبانی می‌کند و طبق دیتاشیت، قابلیت کار با Web Server و سیستم‌های موبایل iOS و Android نیز برای آن ذکر شده است.

در نتیجه، هنگام بررسی این برد نباید تنها به عبارت «8 مگاپیکسل» توجه کرد؛ مجموعه‌ای از قابلیت‌ها مانند ONVIF، Dual Stream، H.265/H.264، ورودی و خروجی صوت، I/O و ابعاد فیزیکی است که مشخص می‌کند H83 برای یک پروژه مشخص تا چه اندازه مناسب خواهد بود.

نکته مهم: در دیتاشیت H83 عبارت «1T algorithms» و امکان سفارشی‌سازی چند الگوریتم ذکر شده، اما الگوریتم‌های مشخصی مانند تشخیص انسان، تشخیص خودرو یا پلاک‌خوانی در این دیتاشیت نام برده نشده‌اند؛ بنابراین برای حفظ دقت اطلاعات محصول، نباید این قابلیت‌ها را بدون تأیید سازنده به H83 نسبت داد.

کیفیت تصویر در برد IP H83 8MP|بررسی رزولوشن 4K و عملکرد در نور کم

یکی از مهم‌ترین معیارها هنگام انتخاب برد IP H83 HISILICON 8MP HS، کیفیت تصویری است که این ماژول می‌تواند در شرایط مختلف نوری ارائه دهد. این برد با استفاده از سنسور 1/3 اینچ 8MP CMOS و پردازنده New ISP 4K DSP، برای ساخت دوربین تحت شبکه با وضوح بالا طراحی شده است. حداکثر رزولوشن ثبت تصویر در مشخصات فنی برد برابر با 3840×2160 پیکسل و نرخ فریم آن 1 تا 30 فریم بر ثانیه اعلام شده است.

بنابراین اگر هدف از خرید برد H83، ساخت یک دوربین IP با کیفیت تصویر بالا، ابعاد کوچک و قابلیت استفاده در پروژه‌های مختلف نظارت تصویری باشد، رزولوشن 8 مگاپیکسلی این مدل یکی از نقاط قوت اصلی آن محسوب می‌شود.

سنسور 8MP و رزولوشن 4K در برد H83

برد H83 HISILICON به سنسور 1/3″ 8MP Super Low Lux CMOS مجهز شده و در کنار آن از New ISP 4K DSP استفاده می‌کند. ترکیب این سنسور و پردازنده تصویر، امکان تولید تصاویر با وضوح بالا را فراهم می‌کند و رزولوشن اصلی 3840×2160 را در اختیار دوربین قرار می‌دهد.

رزولوشن 3840×2160 به‌عنوان تصویر 4K UHD شناخته می‌شود و در مقایسه با رزولوشن‌های پایین‌تر، اطلاعات تصویری بیشتری را در اختیار کاربر قرار می‌دهد. این موضوع به‌خصوص در پروژه‌هایی که جزئیات تصویر اهمیت بیشتری دارد، می‌تواند مفید باشد.

نکته مهم این است که کیفیت نهایی تصویر فقط به عدد 8MP وابسته نیست؛ بلکه سنسور، پردازنده تصویر، شرایط نوری، لنز و تنظیمات دوربین هم در نتیجه نهایی تأثیر دارند. بنابراین در هنگام استفاده از برد H83، انتخاب لنز متناسب با کاربرد و شرایط نصب نیز اهمیت زیادی دارد.

از طرف دیگر، برد H83 امکان انتخاب چندین رزولوشن برای Main Stream را فراهم می‌کند. طبق دیتاشیت، Main Stream علاوه بر 2880×1616 و 2560×1440، از رزولوشن‌های 2304×1296، 1920×1080 و 1280×720 نیز با نرخ 1 تا 30fps پشتیبانی می‌کند.

این قابلیت باعث می‌شود کاربر یا سازنده دوربین بتواند بر اساس نیاز پروژه، بین کیفیت تصویر، حجم داده و پهنای باند تعادل ایجاد کند.

عملکرد برد H83 در نور کم

یکی از ویژگی‌های قابل توجه برد 8MP اقتصادی H83، استفاده از سنسور Super Low Lux است. در دیتاشیت، حداقل روشنایی این برد در حالت رنگی 0.1Lux@F1.2 و در حالت سیاه‌وسفید 0.01Lux@F1.2 اعلام شده است. همچنین نسبت سیگنال به نویز S/N ≥50dB با AGC خاموش و مقدار DWDR بیش از 80dB ذکر شده است.

در عمل، این مشخصات نشان می‌دهد H83 برای کار در شرایطی که نور محیط کاهش پیدا می‌کند نیز طراحی شده است؛ با این حال نباید عبارت Super Low Lux را به معنای «تصویر کاملاً رنگی در تاریکی مطلق» در نظر گرفت. عملکرد واقعی دوربین به میزان نور محیط، کیفیت لنز و نحوه استفاده از سیستم روشنایی نیز وابسته است.

برای کمک به تصویربرداری در شب، برد H83 از چند نوع LED پشتیبانی می‌کند:

• IR LED برای تصویربرداری مادون‌قرمز
• White LED برای نور سفید
• Warm LED برای نور گرم
• Dual LED برای استفاده ترکیبی
• پشتیبانی از PWM برای کنترل LEDها

این تنوع در سیستم روشنایی باعث می‌شود برد IP H83 8MP بتواند برای طراحی دوربین‌هایی با سناریوهای مختلف نورپردازی مورد استفاده قرار گیرد.

نقش DWDR در حفظ جزئیات تصویر

یکی دیگر از مشخصات مهم H83، پشتیبانی از DWDR بالاتر از 80dB است.

وجود DWDR در شرایطی که در یک صحنه بخش‌هایی روشن و بخش‌هایی تاریک هستند، اهمیت پیدا می‌کند. برای مثال، زمانی که دوربین ورودی یک ساختمان یا محیطی با اختلاف شدید روشنایی را مشاهده می‌کند، برخورداری از قابلیت WDR می‌تواند به متعادل‌تر شدن دامنه روشنایی تصویر کمک کند.

در نتیجه، برای ارزیابی کیفیت تصویر برد H83 HISILICON بهتر است مجموعه‌ای از عوامل شامل رزولوشن 8MP، سنسور Super Low Lux، پردازنده 4K DSP، DWDR و سیستم نورپردازی LED را در کنار یکدیگر در نظر گرفت؛ نه اینکه تنها بر عدد مگاپیکسل تمرکز شود.

نکته مهم برای خرید: اعداد مربوط به Lux در دیتاشیت، شرایط اندازه‌گیری مشخصی دارند و عملکرد واقعی دوربین پس از نصب می‌تواند با توجه به لنز، دیافراگم، نور محیط و تنظیمات تصویر متفاوت باشد.

سیستم کدگذاری H.265 و H.264 در برد IP H83 HISILICON 8MP HS

یکی از قابلیت‌های مهم هنگام انتخاب برد IP H83 HISILICON 8MP HS، پشتیبانی از دو فرمت کدگذاری ویدئو H.265 و H.264 است. این برد علاوه بر امکان ثبت تصاویر با وضوح بالا، از قابلیت Dual Stream نیز پشتیبانی می‌کند؛ قابلیتی که در طراحی دوربین‌های تحت شبکه برای مدیریت جریان‌های تصویری اهمیت دارد. طبق دیتاشیت، رزولوشن اصلی برد می‌تواند به 3840×2160 پیکسل برسد و تنظیمات مختلفی نیز برای جریان اصلی و فرعی در نظر گرفته شده است. H83 SPEC..pdf
H83 SPEC..pdf

کدگذاری H.265 و H.264 چه کاربردی دارد؟

کدک ویدئویی مشخص می‌کند که داده‌های تصویر چگونه فشرده و برای انتقال یا ذخیره‌سازی آماده شوند. برد H83 از دو استاندارد H.265 و H.264 پشتیبانی می‌کند؛ بنابراین هنگام طراحی دوربین مبتنی بر این برد، امکان استفاده از این دو فرمت کدگذاری وجود دارد. H83 SPEC..pdf

به‌طور کلی، H.265 در شرایط قابل‌مقایسه می‌تواند نسبت به H.264 فشرده‌سازی کارآمدتری ارائه دهد. این موضوع برای دوربین‌های 8 مگاپیکسلی اهمیت دارد؛ زیرا تصاویر با وضوح بالاتر معمولاً حجم بیشتری از داده تولید می‌کنند. انتخاب کدک مناسب می‌تواند به مدیریت فضای ذخیره‌سازی و مصرف پهنای باند کمک کند، هرچند نتیجه نهایی به تنظیمات فشرده‌سازی، میزان حرکت در تصویر، کیفیت موردنیاز و سازگاری دستگاه مقصد بستگی دارد.
هنگام استفاده از برد H83 8MP HS، بهتر است پیش از نهایی‌کردن طراحی دوربین بررسی شود که دستگاه ضبط، نرم‌افزار مدیریت تصویر و سایر تجهیزات شبکه از کدک انتخاب‌شده پشتیبانی می‌کنند.

قابلیت Dual Stream در برد H83 چیست؟

قابلیت Dual Stream به برد اجازه می‌دهد دو جریان تصویری با تنظیمات متفاوت ارائه کند. در کاربردهای نظارتی، این قابلیت می‌تواند برای استفاده از یک جریان با کیفیت بالاتر جهت ضبط و جریان دیگری با وضوح یا نرخ داده پایین‌تر برای مشاهده از راه دور مناسب باشد.
طبق مشخصات فنی برد H83، جریان اصلی و جریان فرعی از رزولوشن‌های متفاوت پشتیبانی می‌کنند:

نوع جریان رزولوشن‌های درج‌شده در دیتاشیت

• Main Stream 2880×1616، 2560×1440، 2304×1296، 1920×1080، 1280×720
• Sub-stream 704×576، 800×448، 640×480، 640×360، 352×288
• نرخ فریم اعلام‌شده 1 تا 30 فریم بر ثانیه برای رزولوشن‌های فهرست‌شده

منبع مشخصات: دیتاشیت برد H83. H83 SPEC..pdf

برای مثال، در یک سیستم نظارتی می‌توان جریان اصلی را برای ضبط با جزئیات بیشتر و جریان فرعی را برای مشاهده روان‌تر تصویر در موبایل یا شبکه‌های محدودتر در نظر گرفت. تنظیم دقیق این حالت به نیاز پروژه و امکانات نرم‌افزار یا دستگاه ضبط بستگی دارد.
توجه: دیتاشیت، قابلیت Dual Stream و رزولوشن‌های Main Stream و Sub-stream را مشخص کرده است؛ اما جزئیات مستقل درباره امکان تنظیم هم‌زمان تمام رزولوشن‌ها، نرخ بیت هر جریان یا محدودیت‌های ترکیبی آن‌ها ارائه نمی‌کند. برای طراحی نهایی بهتر است این موارد روی نمونه واقعی برد بررسی شوند.

تنظیم نرخ بیت و مدیریت حجم تصویر

در مشخصات فنی H83، نرخ بیت ویدئو به‌صورت پیوسته در محدوده درج‌شده 128Kbps تا 8192bps ذکر شده است. با توجه به احتمال وجود خطای نگارشی در واحد مقدار بالایی، بهتر است این عدد پیش از انتشار مشخصات قطعی محصول یا طراحی سیستم، با فروشنده یا مستندات تکمیلی تأیید شود. H83 SPEC..pdf

در عمل، نرخ بیت بالاتر معمولاً داده بیشتری برای نمایش جزئیات تصویر اختصاص می‌دهد، اما می‌تواند مصرف پهنای باند و فضای ذخیره‌سازی را نیز افزایش دهد. نرخ بیت پایین‌تر به کاهش حجم داده کمک می‌کند، ولی اگر بیش از حد کاهش پیدا کند، ممکن است جزئیات تصویر از دست برود؛ به‌ویژه در صحنه‌هایی با حرکت زیاد یا جزئیات فراوان.
به همین دلیل، برای استفاده از برد 8 مگ اقتصادی H83 باید میان کیفیت تصویر، ظرفیت شبکه و فضای ذخیره‌سازی تعادل برقرار کرد.

قابلیت‌های شبکه و سازگاری برد IP H83 HISILICON 8MP HS

یکی از مهم‌ترین موارد در انتخاب برد IP H83 HISILICON 8MP HS، بررسی قابلیت‌های ارتباطی و نحوه اتصال آن به تجهیزات نظارت تصویری است. یک برد دوربین تحت شبکه علاوه بر تولید تصویر باکیفیت، باید بتواند جریان ویدئویی را از طریق شبکه در اختیار دستگاه ضبط، نرم‌افزار مدیریت تصویر یا ابزارهای مشاهده از راه دور قرار دهد.
طبق دیتاشیت، برد H83 از پروتکل ONVIF پشتیبانی می‌کند و برای استفاده در سیستم‌های تحت شبکه طراحی شده است. همچنین در مشخصات آن به پشتیبانی از موبایل‌های iOS و Android و دسترسی از طریق مرورگر وب اشاره شده است. این قابلیت‌ها می‌توانند در طراحی دوربین‌های IP برای پروژه‌های نظارتی کاربرد داشته باشند؛ البته سازگاری نهایی به نحوه پیاده‌سازی نرم‌افزار و تنظیمات دستگاه نیز بستگی دارد. H83 SPEC..pdf

پشتیبانی از پروتکل ONVIF در برد H83

ONVIF یکی از استانداردهای شناخته‌شده در حوزه تجهیزات نظارت تصویری تحت شبکه است که با هدف تسهیل تعامل میان محصولات سازگار از برندهای مختلف توسعه یافته است.
بر اساس دیتاشیت، برد H83 HISILICON از پروتکل ONVIF پشتیبانی می‌کند. این قابلیت می‌تواند اتصال دوربین ساخته‌شده با این برد به برخی دستگاه‌های NVR و نرم‌افزارهای مدیریت تصویر سازگار را آسان‌تر کند. H83 SPEC..pdf

با این حال، وجود عبارت ONVIF در مشخصات فنی به معنای سازگاری تضمین‌شده با تمام دستگاه‌های ضبط نیست. پیش از استفاده در پروژه، بهتر است موارد زیر بررسی شوند:

• شناسایی دوربین توسط دستگاه NVR موردنظر
• امکان مشاهده زنده تصویر و ضبط ویدئو
• پشتیبانی دستگاه مقصد از رزولوشن و کدک انتخاب‌شده
• عملکرد صحیح جریان اصلی و فرعی
• دسترسی به تنظیمات و قابلیت‌های موردنیاز از طریق نرم‌افزار مدیریت تصویر

نکته مهم: دیتاشیت ارائه‌شده نسخه یا پروفایل دقیق ONVIF را مشخص نکرده است؛ بنابراین برای پروژه‌هایی که به قابلیت‌های مشخصی از این استاندارد نیاز دارند، تست عملی سازگاری توصیه می‌شود.

سازگاری برد H83 با دستگاه‌های NVR

برد IP H83 8MP برای ساخت دوربین تحت شبکه در نظر گرفته شده است و پشتیبانی از ONVIF می‌تواند در اتصال آن به سیستم‌های ضبط تحت شبکه نقش داشته باشد. بااین‌حال، برای انتخاب NVR مناسب باید چند ویژگی فنی را هم‌زمان در نظر گرفت.
مهم‌ترین موارد عبارت‌اند از:

• پشتیبانی از رزولوشن: دستگاه ضبط باید بتواند جریان تصویری با رزولوشن مورد استفاده دوربین را دریافت و پردازش کند.
• سازگاری کدک: با توجه به پشتیبانی H83 از H.264 و H.265، بهتر است پشتیبانی NVR از کدک انتخابی بررسی شود.
• پشتیبانی از جریان فرعی: اگر مشاهده تصویر با رزولوشن پایین‌تر مدنظر باشد، عملکرد Sub-stream نیز باید بررسی شود.
• سازگاری ارتباطی: شناسایی دوربین و عملکرد صحیح تصویر باید با مدل NVR موردنظر آزمایش شود.

از آنجا که H83 از رزولوشن حداکثر 3840×2160 پشتیبانی می‌کند، بررسی ظرفیت پردازش و ضبط NVR اهمیت ویژه‌ای دارد. همچنین ممکن است برخی دستگاه‌ها از نظر تعداد دوربین‌های متصل، رزولوشن ورودی یا نرخ فریم محدودیت داشته باشند. H83 SPEC..pdf

مشاهده تصویر برد H83 از طریق موبایل و مرورگر وب

در دیتاشیت برد H83، پشتیبانی از iOS و Android و همچنین دسترسی از طریق مرورگر وب با اشاره به IE6.0 و نسخه‌های بالاتر درج شده است. H83 SPEC..pdf

این اطلاعات نشان می‌دهد که دسترسی از طریق موبایل و مرورگر در مشخصات محصول در نظر گرفته شده است؛ اما دیتاشیت نام نرم‌افزار اختصاصی، مرورگرهای جدید سازگار یا روش دقیق راه‌اندازی اتصال از راه دور را مشخص نمی‌کند.
بنابراین هنگام طراحی محصول نهایی، لازم است موارد زیر بررسی شوند:

• نرم‌افزار یا اپلیکیشن سازگار با نسخه نهایی دوربین
• امکان مشاهده تصویر زنده روی گوشی
• عملکرد صحیح پخش جریان اصلی و فرعی
• روش اتصال ایمن به دوربین از شبکه داخلی یا خارج از محل نصب
• سازگاری رابط کاربری تحت وب با سیستم‌عامل و مرورگر مورد استفاده

اگر قابلیت مشاهده از راه دور برای مشتری اهمیت دارد، بهتر است این بخش پیش از عرضه دوربین به‌صورت عملی آزمایش شود؛ زیرا تجربه کاربری نهایی فقط به سخت‌افزار برد وابسته نیست و نرم‌افزار، تنظیمات شبکه و روش اتصال نیز نقش مهمی دارند.

ذخیره‌سازی و انتقال اطلاعات در سیستم نظارتی مبتنی بر H83

بر اساس دیتاشیت، برد H83 از ثبت اطلاعات ویدئویی و تصویری، ضبط چرخه‌ای و ضبط هنگام هشدار پشتیبانی می‌کند. همچنین انتقال هشدار از طریق مرورگر، نرم‌افزار مدیریت و خروجی I/O در مشخصات آن ذکر شده است.

این قابلیت‌ها می‌توانند در طراحی سیستم‌های نظارتی کاربرد داشته باشند؛ برای مثال، ضبط چرخه‌ای برای مدیریت مداوم فضای ذخیره‌سازی و ضبط هنگام هشدار برای ثبت رویدادهای مشخص استفاده می‌شود. بااین‌حال، جزئیات نحوه فعال‌سازی، شرایط عملکرد و وابستگی این امکانات به نرم‌افزار یا تجهیزات جانبی در دیتاشیت به‌طور کامل توضیح داده نشده است.

ازاین‌رو، پیش از انتخاب برد برای یک پروژه مشخص، بهتر است قابلیت‌های موردنیاز روی نمونه واقعی بررسی شوند تا مشخص شود کدام امکانات مستقیماً در دسترس هستند و برای استفاده از کدام‌یک به تنظیمات یا تجهیزات مکمل نیاز است.

آیا برد H83 برای تمام پروژه‌های دوربین IP مناسب است؟

برد H83 HISILICON 8MP HS با توجه به وضوح 8 مگاپیکسل، پشتیبانی از H.264 و H.265، قابلیت Dual Stream و پروتکل ONVIF می‌تواند گزینه‌ای برای بررسی در پروژه‌های ساخت دوربین تحت شبکه باشد. بااین‌حال، انتخاب نهایی باید بر اساس نیاز واقعی پروژه انجام شود.

قابلیت‌های برد IP H83 HISILICON 8MP HS

هنگام انتخاب برد IP H83 HISILICON 8MP HS برای طراحی دوربین مداربسته، علاوه بر کیفیت تصویر و قابلیت‌های شبکه، باید به امکانات صوتی و ورودی‌وخروجی‌های آن نیز توجه کرد. این قابلیت‌ها می‌توانند در ساخت دوربین‌هایی که به دریافت صدا، پخش صوت یا اتصال به تجهیزات هشداردهنده نیاز دارند، کاربرد داشته باشند.

طبق دیتاشیت، برد H83 دارای ورودی میکروفون، خروجی بلندگو، ورودی و خروجی هشدار و درگاه‌های کنترلی است. البته عملکرد نهایی هر قابلیت به نحوه طراحی مدار، تجهیزات متصل‌شده و پشتیبانی نرم‌افزاری محصول نهایی بستگی دارد.

ورودی میکروفون در برد H83

یکی از امکانات صوتی برد H83 8MP HS، پشتیبانی از یک کانال ورودی میکروفون (1CH MIC Input) است. این ورودی برای دریافت سیگنال صوتی از میکروفون در طراحی دوربین‌های مجهز به قابلیت ضبط صدا در نظر گرفته شده است.

برای استفاده از این قابلیت، لازم است میکروفون مناسب با مشخصات ورودی برد انتخاب شود و نحوه اتصال آن مطابق با نقشه پایه‌ها و دستورالعمل فنی محصول باشد.

در زمان طراحی دوربین، بهتر است موارد زیر بررسی شوند:
– سازگاری میکروفون با ورودی صوتی برد
– کیفیت دریافت صدا در محیط نصب
– نحوه انتقال یا ضبط صدای دریافتی در نرم‌افزار نهایی
– نیاز به مدار یا تجهیزات جانبی برای اتصال میکروفون

نکته: دیتاشیت وجود یک کانال ورودی میکروفون را تأیید می‌کند، اما نوع دقیق ورودی، سطح سیگنال و جزئیات مدار صوتی را مشخص نکرده است؛ بنابراین پیش از انتخاب میکروفون باید این موارد از طریق نقشه فنی یا آزمایش نمونه بررسی شوند.

خروجی بلندگو و قابلیت پخش صدا

برد H83 HISILICON علاوه بر ورودی میکروفون، از خروجی بلندگو (SPK Output) نیز پشتیبانی می‌کند. طبق مشخصات فنی، حداکثر توان اعلام‌شده برای این خروجی 2 وات با امپدانس 4 اهم است. H83 SPEC..pdf

وجود خروجی بلندگو می‌تواند برای طراحی دوربین‌هایی که به پخش پیام صوتی یا صدای دریافتی نیاز دارند، مفید باشد. بااین‌حال، امکان استفاده از قابلیت‌هایی مانند مکالمه دوطرفه به پشتیبانی نرم‌افزار، مسیر انتقال صدا و پیاده‌سازی کامل مدار صوتی بستگی دارد.
در انتخاب بلندگو برای برد H83، توجه به امپدانس و توان مجاز اهمیت دارد. همچنین بهتر است از اتصال بلندگوی ناسازگار یا بار الکتریکی خارج از محدوده اعلام‌شده خودداری شود.

ورودی و خروجی هشدار (Alarm In / Alarm Out)

یکی دیگر از امکانات کاربردی برد IP H83، وجود ورودی و خروجی هشدار است. دیتاشیت به یک ورودی هشدار (Alarm In) و یک خروجی هشدار (Alarm Out) اشاره می‌کند.

این درگاه‌ها می‌توانند در طراحی سیستم‌های نظارتی که نیاز به ارتباط با تجهیزات هشداردهنده یا مدارهای کنترلی دارند، مورد استفاده قرار گیرند.
– Alarm In: برای دریافت سیگنال هشدار از تجهیزات سازگار، در صورت پشتیبانی مدار و نرم‌افزار نهایی.
– Alarm Out: برای ارائه خروجی کنترلی به تجهیزات جانبی سازگار، مطابق با مشخصات الکتریکی خروجی.
برای مثال، در یک سیستم نظارتی ممکن است نیاز باشد رویدادی از یک ورودی خارجی دریافت شود یا خروجی کنترلی برای فعال‌سازی تجهیز دیگری به کار رود. بااین‌حال، دیتاشیت درباره نوع سیگنال، سطح ولتاژ، جریان مجاز و نحوه پیکربندی این ورودی‌ها و خروجی‌ها جزئیات کافی ارائه نمی‌کند؛ بنابراین اتصال مستقیم تجهیزات جانبی بدون بررسی مشخصات الکتریکی توصیه نمی‌شود.

قابلیت IRCUT و پایه RESET

در فهرست امکانات ورودی‌وخروجی برد H83، دو مورد دیگر نیز دیده می‌شود: IRCUT و 1CH RESET. همچنین یک درگاه رزرو (Reserved Port) در مشخصات آن درج شده است. H83 SPEC..pdf

IRCUT به ارتباط با مکانیزم فیلتر مادون‌قرمز در طراحی دوربین مربوط می‌شود. وجود این درگاه می‌تواند هنگام طراحی سیستم تصویربرداری روز و شب اهمیت داشته باشد؛ البته جزئیات نحوه کنترل و سازگاری مکانیزم فیلتر باید با مدار و نرم‌افزار نهایی بررسی شود.
پایه RESET نیز برای عملکرد بازنشانی در نظر گرفته شده است. کاربرد دقیق آن و نحوه استفاده از پایه رزرو باید بر اساس نقشه پایه‌های برد و مستندات تکمیلی مشخص شود.

قابلیت مشخصات درج‌شده در دیتاشیت

• ورودی صدا یک کانال ورودی میکروفون
• خروجی صدا خروجی بلندگو، حداکثر 2W با امپدانس 4Ω
• ورودی هشدار Alarm In
• خروجی هشدار Alarm Out
• کنترل فیلتر مادون‌قرمز IRCUT
• بازنشانی 1CH RESET
• درگاه رزرو Reserved Port

این امکانات برای چه پروژه‌هایی مفید هستند؟

قابلیت‌های صوتی و ورودی‌وخروجی برد H83 HISILICON 8MP HS می‌توانند در طراحی دوربین‌هایی مفید باشند که علاوه بر تصویربرداری، به ورودی میکروفون، خروجی بلندگو یا ارتباط با تجهیزات هشدار نیاز دارند.

بااین‌حال، هنگام خرید برد H83 باید بین قابلیت سخت‌افزاری و امکانات محصول نهایی تفاوت قائل شد. وجود ورودی و خروجی روی برد به‌تنهایی تضمین نمی‌کند که همه امکانات صوتی یا هشداردهی بدون تنظیمات، مدار مکمل یا پشتیبانی نرم‌افزاری قابل استفاده باشند.
جمع‌بندی: برد H83 با داشتن ورودی میکروفون، خروجی بلندگو و درگاه‌های کنترلی، امکاناتی فراتر از تصویربرداری صرف ارائه می‌دهد. بررسی دقیق نقشه پایه‌ها و آزمایش عملی این بخش‌ها پیش از تولید نهایی، به کاهش خطاهای طراحی و انتخاب تجهیزات جانبی مناسب کمک می‌کند.

ابعاد، وزن، ولتاژ تغذیه و شرایط محیطی برد IP H83 HISILICON 8MP HS

هنگام انتخاب برد IP H83 HISILICON 8MP HS برای ساخت دوربین مداربسته تحت شبکه، فقط کیفیت تصویر و امکانات نرم‌افزاری اهمیت ندارند؛ ابعاد فیزیکی، ولتاژ تغذیه، میزان مصرف انرژی و شرایط محیطی قابل تحمل نیز از عوامل مهم در طراحی محصول نهایی هستند. بررسی این مشخصات به شما کمک می‌کند سازگاری برد با بدنه دوربین، منبع تغذیه و شرایط محل نصب را بهتر ارزیابی کنید.
طبق دیتاشیت، برد H83 دارای ابعاد 38×38×10 میلی‌متر، وزن 15 گرم و ولتاژ تغذیه 12 ولت DC است. همچنین مصرف توان آن 1.5 وات اعلام شده و محدوده دمای کاری و رطوبت مجاز نیز در مشخصات فنی درج شده‌اند. H83 SPEC..pdf

ابعاد کوچک  مناسب برای طراحی فشرده

یکی از ویژگی‌های فیزیکی برد H83، ابعاد جمع‌وجور آن است. اندازه برد در دیتاشیت 38×38×10 میلی‌متر ذکر شده است؛ بنابراین فضای اشغال‌شده توسط خود برد نسبتاً محدود است و می‌توان آن را هنگام طراحی ساختار داخلی دوربین در نظر گرفت. H83 SPEC..pdf

ابعاد کوچک برد می‌تواند برای سازندگانی که به دنبال طراحی دوربین‌های با ساختار داخلی فشرده هستند، مزیت محسوب شود. بااین‌حال، اندازه برد به‌تنهایی ابعاد نهایی دوربین را تعیین نمی‌کند؛ زیرا فضای موردنیاز برای لنز، LEDها، اتصالات، کابل‌ها، قطعات جانبی و گردش هوا نیز باید در طراحی بدنه لحاظ شود.
پیش از انتخاب بدنه، بهتر است محل نصب برد، موقعیت لنز و فاصله قطعات از یکدیگر بررسی شود تا در مرحله مونتاژ با محدودیت فضا مواجه نشوید.

ولتاژ تغذیه 12 ولت و مصرف انرژی

طبق دیتاشیت، برد H83 با ولتاژ DC 12V تغذیه می‌شود و مصرف توان آن 1.5 وات اعلام شده است. در همان سند، مقدار جریان نیز 120 میلی‌آمپر درج شده است.

برای انتخاب منبع تغذیه مناسب، توجه به این مشخصات ضروری است. بااین‌حال، بین ولتاژ و جریان درج‌شده و توان اعلام‌شده در دیتاشیت، تطابق عددی کامل وجود ندارد؛ زیرا حاصل 12 ولت ضربدر 120 میلی‌آمپر برابر با 1.44 وات است. این مقدار به 1.5 وات نزدیک است، اما برای مشخص‌کردن مصرف دقیق برد باید شرایط اندازه‌گیری و مشخصات نهایی تأیید شوند.

• در زمان طراحی، موارد زیر را در نظر بگیرید:
• استفاده از منبع تغذیه DC با ولتاژ متناسب با مشخصات برد
• بررسی ظرفیت جریان منبع تغذیه با توجه به شرایط کاری واقعی
• درنظرگرفتن مصرف قطعات جانبی مانند LEDها و تجهیزات صوتی
• بررسی پایداری تغذیه هنگام فعال‌شدن بخش‌های مختلف دوربین

نکته مهم: مصرف اعلام‌شده برای برد لزوماً برابر با مصرف کل دوربین نیست. اگر LEDهای مادون‌قرمز یا نور سفید، بلندگو و سایر تجهیزات جانبی از همان منبع تغذیه استفاده کنند، مصرف نهایی مجموعه می‌تواند بیشتر شود.

محدوده دمای کاری برد H83

در مشخصات فنی، محدوده دمای کاری برد H83 از 20- تا 60+ درجه سانتی‌گراد اعلام شده است. H83 SPEC..pdf

این محدوده یکی از معیارهای مهم برای بررسی شرایط استفاده از برد است. دمای داخل بدنه دوربین ممکن است با دمای محیط تفاوت داشته باشد؛ به‌خصوص زمانی که قطعات الکترونیکی و سیستم روشنایی در فضای محدود قرار گرفته‌اند.
به همین دلیل، هنگام طراحی دوربین باید به موارد زیر توجه شود:

• دمای محیط در محل نصب
• میزان گرمای تولیدشده توسط قطعات داخلی
• فضای کافی برای چیدمان قطعات و مدیریت حرارت
• عملکرد منبع تغذیه و تجهیزات جانبی در محدوده دمایی پروژه

اگر دوربین برای محیط‌هایی با دمای بالا یا پایین طراحی می‌شود، بهتر است عملکرد مجموعه نهایی در شرایط واقعی یا شرایط آزمایشگاهی مناسب بررسی شود.

مزایا و نقاط قوت برد IP H83 HISILICON 8MP HS

اگر قصد خرید برد IP H83 HISILICON 8MP HS را دارید، بهتر است پیش از تصمیم‌گیری، قابلیت‌های اصلی این ماژول را در کنار نیازهای پروژه خود بررسی کنید. این برد با برخورداری از سنسور 8 مگاپیکسلی، پردازنده تصویر 4K DSP، پشتیبانی از کدک‌های H.265 و H.264 و قابلیت Dual Stream، مجموعه‌ای از امکانات تصویری و ارتباطی را برای طراحی دوربین‌های تحت شبکه فراهم می‌کند.
البته انتخاب یک برد مناسب فقط به تعداد مگاپیکسل محدود نمی‌شود؛ ابعاد، مصرف انرژی، قابلیت‌های صوتی، ورودی‌وخروجی‌ها و سازگاری با تجهیزات جانبی نیز اهمیت دارند. در ادامه، مهم‌ترین مزایای برد H83 را بر اساس مشخصات درج‌شده در دیتاشیت بررسی می‌کنیم.

۱. وضوح تصویر 8 مگاپیکسلی و پشتیبانی از 4K

یکی از نقاط قوت اصلی برد H83 HISILICON، استفاده از سنسور 1/3 اینچ 8MP CMOS و پردازنده New ISP 4K DSP است. حداکثر رزولوشن اعلام‌شده برای این برد برابر با 3840×2160 پیکسل است که امکان طراحی دوربین‌های تحت شبکه با وضوح تصویر بالا را فراهم می‌کند.

این ویژگی برای پروژه‌هایی که ثبت جزئیات تصویر اهمیت دارد، قابل توجه است. بااین‌حال، کیفیت نهایی تصویر علاوه بر مشخصات برد، به لنز، شرایط نور محیط و تنظیمات دوربین نیز وابسته خواهد بود.

۲. پشتیبانی از کدک‌های H.265 و H.264

برد H83 از دو فرمت کدگذاری ویدئو H.265 و H.264 پشتیبانی می‌کند. این قابلیت امکان انتخاب فرمت مناسب را با توجه به نیاز پروژه و سازگاری دستگاه ضبط یا نرم‌افزار مقصد فراهم می‌کند. H83 SPEC..pdf

در شرایط قابل مقایسه، H.265 می‌تواند فشرده‌سازی کارآمدتری نسبت به H.264 ارائه دهد و به مدیریت پهنای باند و فضای ذخیره‌سازی کمک کند. البته میزان صرفه‌جویی به تنظیمات کدگذاری و محتوای تصویر بستگی دارد.

۳. قابلیت Dual Stream برای کاربردهای متنوع

پشتیبانی از Dual Stream یکی دیگر از قابلیت‌های کاربردی برد IP H83 است. این ویژگی امکان استفاده از جریان‌های تصویری با تنظیمات متفاوت را فراهم می‌کند؛ برای مثال، یک جریان با کیفیت بالاتر برای ضبط و جریان دیگر با رزولوشن پایین‌تر برای مشاهده از راه دور.
دیتاشیت، رزولوشن‌های مختلفی را برای Main Stream و Sub-stream معرفی کرده است. این تنوع به طراح دوربین کمک می‌کند تنظیمات تصویر را متناسب با نیاز پروژه انتخاب کند. H83 SPEC..pdf

۴. عملکرد در شرایط نوری مختلف

در مشخصات برد H83 از سنسور Super Low Lux نام برده شده است. حداقل روشنایی اعلام‌شده برای حالت رنگی 0.1Lux@F1.2 و برای حالت سیاه‌وسفید 0.01Lux@F1.2 است. همچنین مقدار DWDR بیش از 80dB در دیتاشیت ذکر شده است. H83 SPEC..pdf

این مشخصات برای بررسی عملکرد برد در شرایط کم‌نور و صحنه‌هایی با اختلاف روشنایی اهمیت دارند. بااین‌حال، برای ارزیابی دقیق کیفیت تصویر در شب، بهتر است عملکرد برد همراه با لنز و سیستم نورپردازی موردنظر آزمایش شود.

۵. پشتیبانی از انواع LED برای تصویربرداری شبانه

برد H83 از انواع IR LED، White LED، Warm LED و Dual LED پشتیبانی می‌کند. در مشخصات آن همچنین به پشتیبانی از PWM اشاره شده است. H83 SPEC..pdf
H83 SPEC..pdf

این قابلیت‌ها برای طراحانی مفید هستند که قصد دارند سیستم روشنایی دوربین را متناسب با کاربرد نهایی انتخاب کنند. نوع LED و نحوه کنترل آن باید با طراحی بدنه، مدار روشنایی و نیاز پروژه هماهنگ باشد.

۶. امکانات صوتی و ورودی‌وخروجی‌های کنترلی

یکی از مزایای قابل توجه H83، وجود امکاناتی فراتر از تصویربرداری است. طبق دیتاشیت، این برد دارای یک کانال ورودی میکروفون، خروجی بلندگو با حداکثر توان اعلام‌شده 2 وات و امپدانس 4 اهم، ورودی و خروجی هشدار، پایه IRCUT و RESET است. H83 SPEC..pdf

وجود این درگاه‌ها می‌تواند برای طراحی دوربین‌هایی که به دریافت یا پخش صدا و ارتباط با تجهیزات کنترلی نیاز دارند، مفید باشد. بااین‌حال، استفاده از هر قابلیت به سازگاری قطعات جانبی و پشتیبانی نرم‌افزاری بستگی دارد.

۷. پشتیبانی از ONVIF و امکانات ارتباطی

برد H83 در مشخصات خود از پروتکل ONVIF پشتیبانی می‌کند. همچنین در دیتاشیت به پشتیبانی از iOS، Android و دسترسی از طریق مرورگر وب اشاره شده است.

این امکانات می‌توانند برای طراحی دوربین‌های تحت شبکه‌ای که قرار است با تجهیزات ضبط یا نرم‌افزارهای مدیریت تصویر سازگار استفاده شوند، اهمیت داشته باشند. بااین‌حال، سازگاری با هر دستگاه NVR یا نرم‌افزار مشخص باید پیش از خرید نهایی بررسی شود.

۸. ابعاد کوچک و وزن پایین

ابعاد برد H83 برابر با 38×38×10 میلی‌متر و وزن آن 15 گرم اعلام شده است. این ساختار فشرده می‌تواند در طراحی داخلی دوربین‌هایی که فضای محدودی برای نصب برد دارند، مزیت محسوب شود. H83 SPEC..pdf

البته فضای موردنیاز برای لنز، اتصالات، LEDها و سایر قطعات نیز باید هنگام انتخاب بدنه در نظر گرفته شود؛ بنابراین ابعاد کوچک برد به‌تنهایی تضمین‌کننده کوچک‌بودن دوربین نهایی نیست.

۹. تغذیه 12 ولت و مصرف توان اعلام‌شده

در دیتاشیت، ولتاژ تغذیه برد H83 برابر با DC 12V و مصرف توان آن 1.5W درج شده است. جریان نیز 120 میلی‌آمپر اعلام شده است. H83 SPEC..pdf

این مشخصات برای انتخاب منبع تغذیه و طراحی مدار برق دوربین اهمیت دارند. بااین‌حال، بهتر است مصرف واقعی برد در شرایط کاری مختلف بررسی شود و توان موردنیاز LEDها، بلندگو و دیگر قطعات جانبی نیز جداگانه محاسبه شود.

جدول خلاصه مزایای برد H83

سوالات متداول درباره برد IP H83 HISILICON 8MP HS

در این بخش، به رایج‌ترین سوالات درباره برد IP H83 HISILICON 8MP HS، کیفیت تصویر، قابلیت‌های فنی، سازگاری شبکه و کاربردهای آن پاسخ می‌دهیم تا بتوانید با آگاهی بیشتری برای خرید و استفاده از این برد دوربین تحت شبکه تصمیم بگیرید.

۱. برد IP H83 HISILICON 8MP HS چه نوع بردی است؟

برد IP H83 HISILICON 8MP HS یک ماژول الکترونیکی برای طراحی و ساخت دوربین‌های مداربسته تحت شبکه (IP) است که از حسگر تصویر ۸ مگاپیکسلی CMOS با اندازه ۱/۳ اینچ و پردازشگر تصویر 4K بهره می‌برد. این برد با ابعاد ۳۸×۳۸ میلی‌متر طراحی شده و برای استفاده در پروژه‌های تولید یا مونتاژ دوربین IP قابل بررسی است.

۲. آیا برد H83 از کیفیت تصویر ۸ مگاپیکسل پشتیبانی می‌کند؟

بله، طبق مشخصات فنی ارائه‌شده، این برد از تصویر با وضوح ۸ مگاپیکسل پشتیبانی می‌کند و رزولوشن 3840×2160 نیز در مشخصات آن ذکر شده است. بااین‌حال، بهتر است حداکثر نرخ فریم قابل دستیابی در رزولوشن 4K و تنظیمات واقعی خروجی تصویر را پیش از خرید از فروشنده استعلام کنید.

۳. آیا برد IP H83 برای تصویربرداری در نور کم مناسب است؟

این برد با هدف پشتیبانی از تصویربرداری در نور کم معرفی شده است. حساسیت نوری درج‌شده در مشخصات آن برابر با 0.1 لوکس در حالت رنگی و 0.01 لوکس در حالت سیاه‌وسفید، در شرایط F1.2 است. کیفیت نهایی تصویر در محیط تاریک به عواملی مانند لنز، نوع نورپردازی، تنظیمات پردازش تصویر و شرایط نصب نیز بستگی دارد.

۴. برد H83 از چه فرمت‌های فشرده‌سازی ویدئو پشتیبانی می‌کند؟

برد IP H83 HISILICON 8MP HS از دو فرمت فشرده‌سازی H.265 و H.264 پشتیبانی می‌کند. استفاده از این فرمت‌ها می‌تواند در مدیریت حجم فایل‌های ویدئویی و مصرف فضای ذخیره‌سازی مؤثر باشد؛ البته میزان صرفه‌جویی به تنظیمات کدگذاری، نرخ بیت و محتوای تصویر بستگی دارد.

۵. آیا برد H83 با دستگاه‌های NVR سازگار است؟

این برد از پروتکل ONVIF پشتیبانی می‌کند؛ بنابراین امکان ارتباط با دستگاه‌ها و نرم‌افزارهای سازگار با این پروتکل وجود دارد. بااین‌حال، سازگاری کامل با همه مدل‌های NVR تضمین‌شده نیست و بهتر است نسخه پروتکل، تنظیمات شبکه و قابلیت‌های موردنیاز را پیش از راه‌اندازی بررسی کنید.

۶. آیا برد IP H83 قابلیت انتقال تصویر روی موبایل را دارد؟

بله، در مشخصات فنی برد به پشتیبانی از سیستم‌عامل‌های iOS و Android اشاره شده است. بااین‌حال، روش دقیق انتقال تصویر به نرم‌افزار، تنظیمات شبکه و امکانات میان‌افزار نصب‌شده روی برد بستگی دارد. پیش از خرید، از فروشنده درباره نرم‌افزار مورد استفاده و نحوه راه‌اندازی آن سؤال کنید.

۷. آیا امکان استفاده از لنز موتورایز روی برد H83 وجود دارد؟

بله، در مشخصات این مدل به امکان استفاده از لنز موتورایز با قابلیت زوم و فوکوس خودکار اشاره شده است؛ اما این قابلیت به‌صورت آپشنال ذکر شده و نباید فرض کرد که لنز موتورایز همراه همه نسخه‌های برد عرضه می‌شود. هنگام سفارش، پشتیبانی نسخه موردنظر از لنز انتخابی و نوع اتصال آن را بررسی کنید.

۸. آیا برد H83 از دید در شب مادون قرمز و وارم‌لایت پشتیبانی می‌کند؟

بله، طبق مشخصات فنی، این برد از LED مادون قرمز (IR)، نور سفید (White LED) و وارم‌لایت (Warm LED) پشتیبانی می‌کند. همچنین قابلیت پشتیبانی از ترکیب دو نوع LED ذکر شده است. نوع نورپردازی قابل استفاده به طراحی دوربین، مدار LED، سنسور تشخیص نور و تنظیمات برد بستگی دارد.

۹. آیا برد IP H83 دارای ورودی و خروجی صدا است؟

بله، این برد دارای یک کانال ورودی میکروفون است و از خروجی بلندگو نیز پشتیبانی می‌کند. توان خروجی درج‌شده برای بلندگو حداکثر ۲ وات با امپدانس ۴ اهم است. برای استفاده از این قابلیت‌ها باید اتصال صحیح قطعات صوتی و پشتیبانی میان‌افزار از امکانات موردنظر بررسی شود.

۱۰. ولتاژ تغذیه برد H83 چقدر است؟

ولتاژ تغذیه درج‌شده در دیتاشیت ۱۲ ولت DC است. در مشخصات همچنین جریان ۱۲۰ میلی‌آمپر و توان مصرفی ۱.۵ وات ذکر شده است. برای انتخاب آداپتور یا منبع تغذیه مناسب، بهتر است مصرف واقعی برد و تجهیزات جانبی مانند LEDها، لنز موتورایز و مدارهای صوتی نیز در نظر گرفته شود.

۱۱. ابعاد برد IP H83 HISILICON 8MP HS چقدر است؟

ابعاد این برد طبق دیتاشیت ۳۸×۳۸×۱۰ میلی‌متر و وزن آن حدود ۱۵ گرم است. این ابعاد می‌تواند در طراحی محفظه دوربین اهمیت داشته باشد؛ بنابراین پیش از مونتاژ، فضای نصب، محل قرارگیری لنز، اتصالات و مسیر عبور کابل‌ها را بررسی کنید.

۱۲. آیا برد H83 از قابلیت‌های هوشمند پشتیبانی می‌کند؟

در دیتاشیت به پشتیبانی از الگوریتم‌های 1T و امکان سفارشی‌سازی الگوریتم‌ها اشاره شده است. بااین‌حال، نوع دقیق قابلیت‌های هوشمند، مانند تشخیص انسان یا خودرو، به‌صورت مشخص فهرست نشده است؛ بنابراین برای اطمینان از وجود یک قابلیت خاص باید نسخه میان‌افزار و امکانات قابل ارائه توسط فروشنده را بررسی کنید.

۱۳. برد H83 در چه محدوده دمایی قابل استفاده است؟

محدوده دمای کاری درج‌شده برای برد از منفی ۲۰ تا مثبت ۶۰ درجه سانتی‌گراد است. همچنین رطوبت کاری ۰ تا ۹۰ درصد ذکر شده است. این مشخصات به‌تنهایی به معنی ضدآب یا مناسب‌بودن برد برای نصب مستقیم در فضای باز نیست؛ برای استفاده در محیط‌های بیرونی باید محفظه و شرایط حفاظتی مناسب در نظر گرفته شود.

۱۴. هنگام خرید برد 8MP HI مدل H83 به چه نکاتی توجه کنیم؟

• پیش از خرید برد H83 HISILICON 8MP HS، بهتر است موارد زیر را بررسی کنید:
• کیفیت تصویر: رزولوشن خروجی و نرخ فریم موردنیاز پروژه.
• سازگاری لنز: نوع لنز، اندازه اتصال و پشتیبانی از لنز موتورایز در صورت نیاز.
• قابلیت‌های شبکه: پشتیبانی از ONVIF و سازگاری با NVR یا نرم‌افزار موردنظر.
• نورپردازی: پشتیبانی از IR، وارم‌لایت یا نور سفید متناسب با طراحی دوربین.
• امکانات صوتی: نیاز به ورودی میکروفون یا خروجی بلندگو.
• میان‌افزار: امکانات فعال، نسخه نرم‌افزار و قابلیت‌های قابل سفارشی‌سازی.
• تغذیه و نصب: ولتاژ موردنیاز، ابعاد برد و فضای کافی برای مونتاژ.

۱۵. آیا برد H83 HISILICON 8MP HS گزینه مناسبی برای ساخت دوربین مداربسته است؟

اگر به دنبال یک برد IP با وضوح ۸ مگاپیکسل، فشرده‌سازی H.265 و H.264، پشتیبانی از ONVIF و امکان استفاده از انواع نورپردازی هستید، برد H83 می‌تواند گزینه‌ای برای بررسی در پروژه ساخت دوربین مداربسته باشد. انتخاب نهایی باید بر اساس کیفیت واقعی تصویر، سازگاری قطعات، امکانات میان‌افزار، قیمت و نیازهای پروژه انجام شود.
